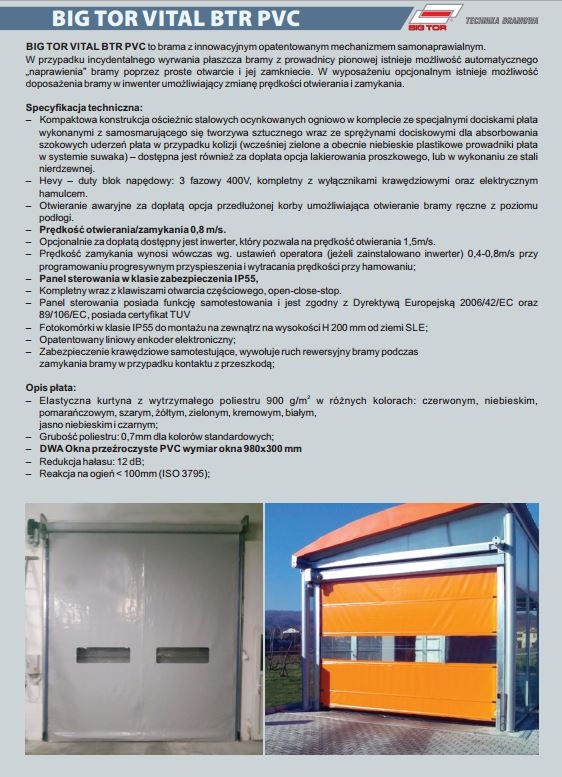

BIG TOR VITAL BTR PVC to brama z innowacyjnym opatentowanym mechanizmem samonaprawialnym.
W przypadku incydentalnego wyrwania płaszcza bramy z prowadnicy pionowej istnieje możliwość automatycznego
„naprawienia” bramy poprzez proste otwarcie i jej zamkniecie. W wyposażeniu opcjonalnym istnieje możliwość
doposażenia bramy w inwenter umożliwiający zmianę prędkości otwierania i zamykania.
Specyfikacja techniczna:
– Kompaktowa konstrukcja ościeżnic stalowych ocynkowanych ogniowo w komplecie ze specjalnymi dociskami płata
wykonanymi z samosmarującego się tworzywa sztucznego wraz ze sprężynami dociskowymi dla absorbowania
szokowych uderzeń płata w przypadku kolizji (wcześniej zielone a obecnie niebieskie plastikowe prowadniki płata
w systemie suwaka) – dostępna jest również za dopłata opcja lakierowania proszkowego, lub w wykonaniu ze stali
nierdzewnej.
– Hevy – duty blok napędowy: 3 fazowy 400V, kompletny z wyłącznikami krawędziowymi oraz elektrycznym
hamulcem.
– Otwieranie awaryjne za dopłatą opcja przedłużonej korby umożliwiająca otwieranie bramy ręczne z poziomu
podłogi.
Prędkość otwierania/zamykania 0,8 m/s.
– Opcjonalnie za dopłatą dostępny jest inwerter, który pozwala na prędkość otwierania 1,5m/s.
– Prędkość zamykania wynosi wówczas wg. ustawień operatora (jeżeli zainstalowano inwerter) 0,4-0,8m/s przy
programowaniu progresywnym przyspieszenia i wytracania prędkości przy hamowaniu;
Panel sterowania w klasie zabezpieczenia IP55,
– Kompletny wraz z klawiszami otwarcia częściowego, open-close-stop.
– Panel sterowania posiada funkcję samotestowania i jest zgodny z Dyrektywą Europejską 2006/42/EC oraz
89/106/EC, posiada certyfikat TUV
– Fotokomórki w klasie IP55 do montażu na zewnątrz na wysokości H 200 mm od ziemi SLE;
– Opatentowany liniowy enkoder elektroniczny;
– Zabezpieczenie krawędziowe samotestujące, wywołuje ruch rewersyjny bramy podczas
zamykania bramy w przypadku kontaktu z przeszkodą;
Opis płata:
2
– Elastyczna kurtyna z wytrzymałego poliestru 900 g/m w różnych kolorach: czerwonym, niebieskim,
pomarańczowym, szarym, żółtym, zielonym, kremowym, białym,
jasno niebieskim i czarnym;
– Grubość poliestru: 0,7mm dla kolorów standardowych;
DWA Okna przeźroczyste PVC wymiar okna 980x300 mm
– Redukcja hałasu: 12 dB;
– Reakcja na ogień < 100mm (ISO 3795);

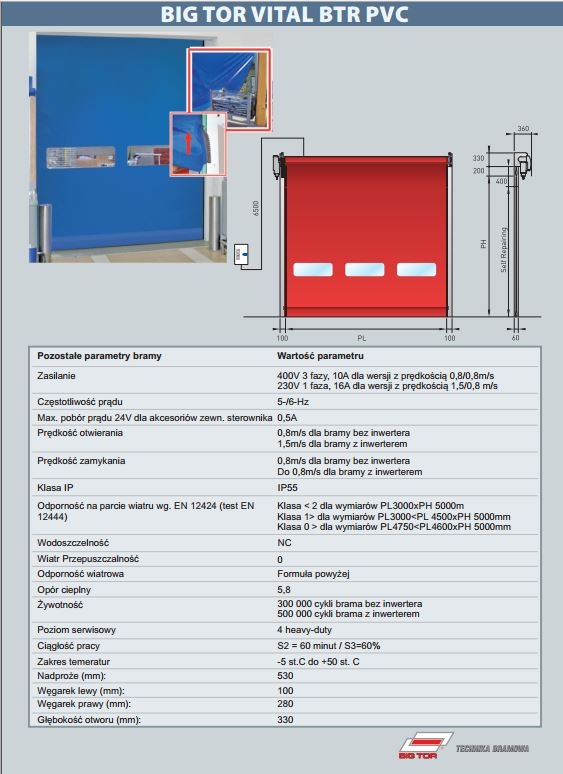

BIG TOR VITAL BTR PVC

Pozostałe parametry bramy
Wartość parametru

Zasilanie
400V 3 fazy, 10A dla wersji z prędkością 0,8/0,8m/s
230V 1 faza, 16A dla wersji z prędkością 1,5/0,8 m/s

Częstotliwość prądu
5-/6-Hz

Max. pobór prądu 24V dla akcesoriów zewn. sterownika
0,5A

Prędkość otwierania
0,8m/s dla bramy bez inwertera
1,5m/s dla bramy z inwerterem

Prędkość zamykania
0,8m/s dla bramy bez inwertera
Do 0,8m/s dla bramy z inwerterem

Klasa IP
IP55

Odporność na parcie wiatru wg. EN 12424 (test EN
12444)
Klasa < 2 dla wymiarów PL3000xPH 5000m
Klasa 1> dla wymiarów PL3000<PL 4500xPH 5000mm
Klasa 0 > dla wymiarów PL4750<PL4600xPH 5000mm

Wodoszczelność
NC

Wiatr Przepuszczalność
0

Odporność wiatrowa
Formuła powyżej

Opór cieplny
5,8

Żywotność
300 000 cykli brama bez inwertera
500 000 cykli brama z inwerterem

Poziom serwisowy
4 heavy-duty

Ciągłość pracy
S2 = 60 minut / S3=60%

Zakres temeratur
-5 st.C do +50 st. C

Nadproże (mm):
530

Węgarek lewy (mm):
100

Węgarek prawy (mm):
280

Głębokość otworu (mm) -  330
